集塵装置
Dust collector
バグフィルター集塵機
ボックス内に複数収納されたフィルターバグにより、空気中に含まれた粉塵を、効率よく捕集し、含塵空気を清浄化する装置です。
フィルターバグは、通常、円筒状に形成されたフェルト又は、布を使用し、材質は、テトロン及び、ナイロン等を、使用状況に合わせ選択使用致します。
バグフィルター集塵機の型式
運転中、フィルター側壁に、粉塵が付着しますが、これをそのまま放置しますと、 フィルターの目づまりが起こり吸引力の低下及び、吸引不能の原因となります。
これを解消するため、フィルターのクリーニングの方式について、下記の２方式を標準化致しております。
（Ａ）パルスジェット式
（Ｂ）揺動式
▲パルスジェット用の制御装置

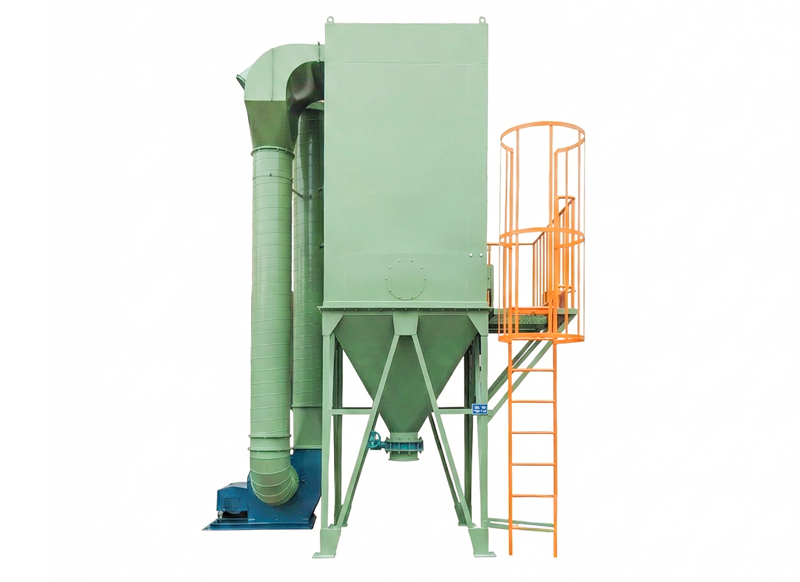

▲揺動式バグフィルター

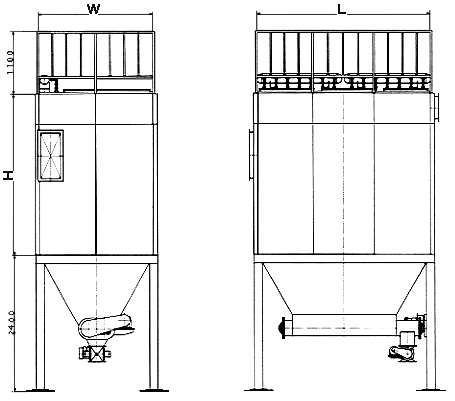

ＦＢ－Ｐ型集塵機（パルスジェット式）
排出装置
バグフィルター下部には、粉塵回収の為ホッパー（架台を含む）が必要となります。
通常ホッパー内に、多量の粉塵を貯蔵することは、適当ではありません。
回収された粉塵を排出するための装置を下記に示します。
ダンパー式
ホッパー下部に、手動又は電動・空圧式等のダンパーを装着致します。
- 1.粉塵の排出は、送風機の運転を停止し、排出します。 （送風機運転は行えません）
- 2.粉塵の発生量が少量の場合に適します。
- 3.小型の集塵機に適します。（特に揺動式に適します）
ロータリーバルブ式
ホッパー下部に、ロータリーバルブを装着。
- 1.粉塵の排出は、連続して行うことが出来、送風機の運転を停止する必要はありません。
- 2.比較的小型のパルスジェット式に適します。
スクリューコンベアー式
ホッパー下部に、スクリューコンベアー及びロータリーバルブを装着。
１軸又は、２軸のスクリューコンベアーの排出口に、ロータリーバルブを取付使用します。

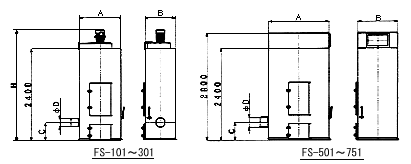

ＦＳ型集塵機（揺動式・手動）
ＦＢ型集塵機（揺動式・自動）
（A）パルスジェット方式
通常テトロンフェルト製フィルターを使用し、内部にリテーナー及び ベンチュリーノズルを挿入し、固定致します。
フィルター上部中心より、高圧エアー（5～7kgf/cm²・0．5→0．71MPa） を約0.1秒噴射することにより、周囲の空気を数倍誘気し、フィルター内に突入します。
この突入空気により、フィルターを瞬間的に膨張させます。
この時のショック及び、逆洗気流により、粉塵を剥離・脱落させ、クリーニングをします。
通常フイルター８本を１組とし、同時に作動させます。
以上の動作を次々と連続して行いフィルターの濾過抵抗を低く押さえる事により、 安定した連続運転を実施することが出来ます。
（B）揺動式（手動シェ―キング・自動シェ―キング）
比較的小型の集塵機に適し、小型ではファン内蔵式も製作致しております。
フィルター内部に設置された、鋼線を揺動させ、その弾力を利用し、 フィルター側壁にインパクトを与え、付着した粉塵を脱落させ、クリーニングを行う構造となっております。
注）シェーキングは必ず、送風機を完全に停止した状態で実施して下さい。
オープン型バグフィルター
取扱い、
メンテナンス簡単
【高性能】
【低価格】
【省スペース】

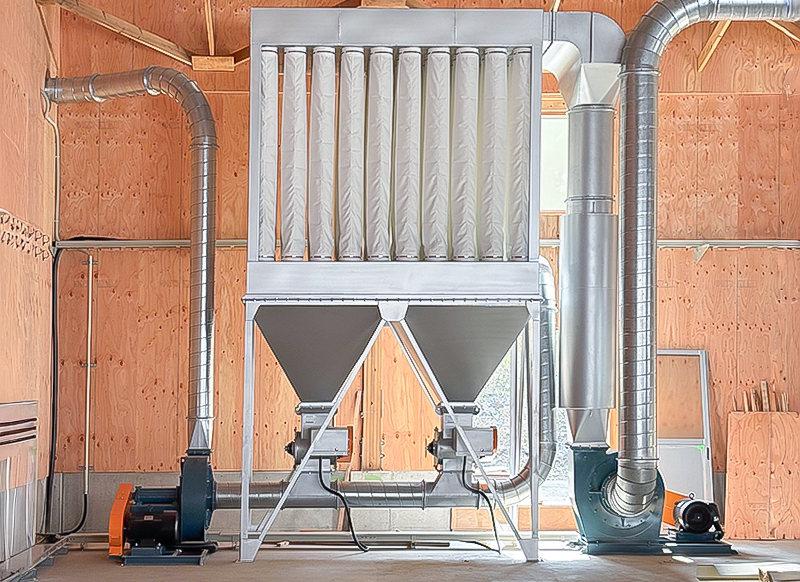

▲袋詰方式
▲二次送風方式
▲オープン型バグフィルター

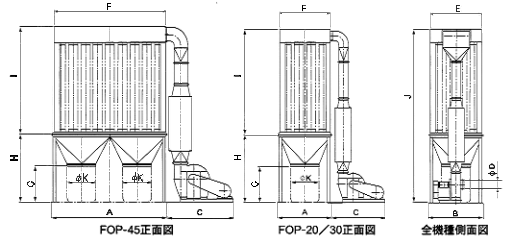

寸法表
注意事項
- ◎必ず屋内に設置すること。
- ◎火気は絶対に吸引しないこと。
- ◎アルミ・チタン・樹脂などの粉塵は絶対に吸引しないこと。
- ◎水及び、粘着性の粉塵は吸引しないこと。
- ◎濾布が破損・劣化した場合は、取り替えが必要です。
ダストキャリー（移動式集塵機）
集塵装置の専門メーカーが造った、移動式集塵機です。
性能抜群！ ランナー（羽根）バランス完璧。
サイレンサー標準装備。

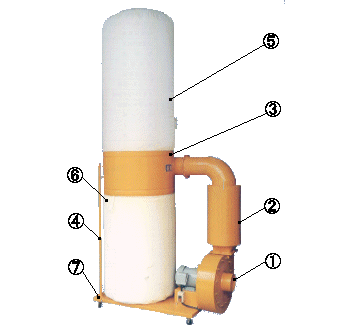

（１）送風機
（２）吐出ダクト
（３）サイクロン
（４）ステー
（５）フィルターバッグ
（６）ダストバッグ
（７）ベース
サイクロン集塵装置
製材・木工所等の鋸屑 ダンボール工場等の紙屑の集塵に・・・・
特 徴
カラースパイラルダクト使用により、屋外でも錆びにくい。
腐食にも強く丈夫である。
風量、電圧ともに強力な送風機を使用。
用途により各種材料（トタン板・鉄板・ステンレス板）による独自のサイクロン設計。
▲単独集塵から大型工場の一括集塵まで設計・施工しております。

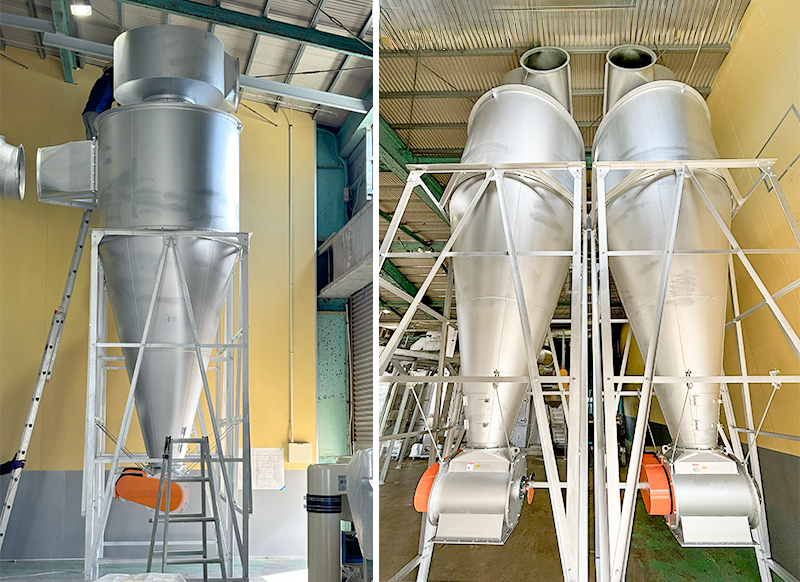

▲サイクロン集塵装置

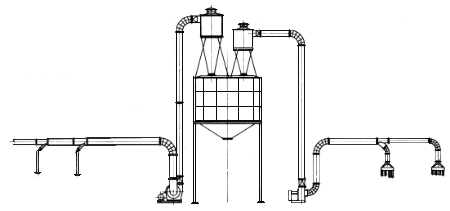

▲サイクロン集塵装置
