バグフィルター集塵機

ボックス内に複数収納されたフィルターバグにより、空気中に含まれた粉塵を、効率よく捕集し、含塵空気を清浄化する装置です。
フィルターバグは、通常、円筒状に形成されたフェルト又は、布を使用し、材質は、テトロン及び、ナイロン等を、使用状況に合わせ選択使用致します。

バグフィルター集塵機の型式

パルスジェット用の制御装置▲パルスジェット用の制御装置

運転中、フィルター側壁に、粉塵が付着しますが、これをそのまま放置しますと、 フィルターの目づまりが起こり吸引力の低下及び、吸引不能の原因となります。
これを解消するため、フィルターのクリーニングの方式により、下記の2方式を標準化致しております。

(A)パルスジェット式
(B)揺動式


FB-P型集塵機(パルスジェット式)

FB-P型集塵機(パルスジェット式)図面

FB-P型仕様・寸法表
機種\寸法 外形寸法(mm) フィルター エアー供給量
数量
(本)
面積
(m²)
全長
(mm)
(本×列) (NI/min)
FB-48P 2000 1350 2830 48 48 2130 8×6 155
FB-64P 2000 1750 2830 64 64 2130 8×8 185
FB-80P 2000 2150 2830 80 80 2130 8×10 220
FB-96P 2000 2650 2830 96 96 2130 8×12 250
FB-112P 2000 3050 2830 112 112 2130 8×14 270
FB-128P 2000 3450 2830 128 128 2130 8×16 310
FB-144P 2000 3950 2830 144 144 2130 8×18 345
FB-160P 2000 4350 2830 160 160 2130 8×20 390
FB-176P 2000 4850 2830 176 176 2130 8×22 425
FB-192P 2000 5250 2830 192 192 2130 8×24 465

排出装置

バグフィルター下部には、粉塵回収の為ホッパー(架台を含む)が必要となります。
通常ホッパー内に、多量の粉塵を貯蔵することは、適当ではありません。
回収された粉塵を排出するための装置を下記に示します。

ダンパー式

ホッパー下部に、手動又は電動・空圧式等のダンパーを装着致します。

  1. 粉塵の排出は、送風機の運転を停止し、排出します。 (送風機運転は行えません)
  2. 粉塵の発生量が少量の場合に適します。
  3. 小型の集塵機に適します。(特に揺動式に適します)

ダンパー式
ロータリーバルブ式

ホッパー下部に、ロータリーバルブを装着。

  1. 粉塵の排出は、連続して行うことが出来、送風機の運転を停止する必要はありません。
  2. 比較的小型のパルスジェット式に適します。

ロータリーバルブ式
スクリューコンベアー式

ホッパー下部に、スクリューコンベアー及びロータリーバルブを装着。
1軸又は、2軸のスクリューコンベアーの排出口に、ロータリーバルブを取付使用します。

スクリューコンベアー式

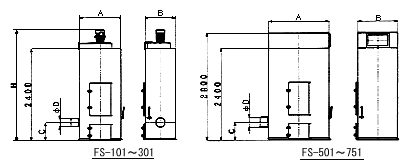

FS型集塵機(揺動式・手動)

FS型集塵機(揺動式・手動)

集塵機仕様
機種\仕様 濾布面積 数量 外形寸法
φD
FS-101 7 10 800 400 550 125 2790
FS-201 14 20 800 650 500 150 2840
FS-301 24.5 35 1100 800 470 200 2920
FS-501 42 60 1600 1050 450 250 ---
FS-751 49 70 1600 1300 400 300 ---
送風機仕様
機種\仕様 風量 静圧 回転数 使用電動機
m²/min mmAq r.p.m 電動機出力×極数
FS-101 15 200 3400 0.75kw 2P
FS-201 30 200 3440 0.75kw 2P
FS-301 45 200 3430 2.2kw 2P
FS-501 送風機は付属致しません
FS-751 送風機は付属致しません

FB型集塵機(揺動式・自動)

FB型集塵機(揺動式・自動)
FB型集塵機(揺動式・自動)

集塵機仕様
機種\仕様 濾布面積濾布数量 外形寸法最大処理風量
φDシェーキングモーター m²/min
FB-49A4970 16001300700 30004kw  1/1085
FB-70A70100 18001600700 35004kw  1/10126
FB-91A91130 20001600700 38004kw  1/10162
FB-100A100143 20001800700 43004kw  1/10207

(A)パルスジェット方式

通常テトロンフェルト製フィルターを使用し、内部にリテーナー及び ベンチュリーノズルを挿入し、固定致します。
フィルター上部中心より、高圧エアー(5~7kgf/cm²・0.5→0.71MPa) を約0.1秒噴射することにより、周囲の空気を数倍誘気し、フィルター内に突入します。
この突入空気により、フィルターを瞬間的に膨張させます。
この時のショック及び、逆洗気流により、粉塵を剥離・脱落させ、クリーニングをします。
通常フイルター8本を1組とし、同時に作動させます。
以上の動作を次々と連続して行いフィルターの濾過抵抗を低く押さえる事により、 安定した連続運転を実施することが出来ます。

(B)揺動式(手動シェ―キング・自動シェ―キング)

比較的小型の集塵機に適し、小型ではファン内蔵式も製作致しております。
フィルター内部に設置された、鋼線を揺動させ、その弾力を利用し、 フィルター側壁にインパクトを与え、付着した粉塵を脱落させ、クリーニングを行う構造となっております。

注)シェーキングは必ず、送風機を完全に停止した状態で実施して下さい。
